Pump, Compressor 등의 회전 기계(Rotary Machine)

회전기계(Rotary Machine)란?

전동기, 터빈 등과 같이 회전축 주위를 회전 운동하는 기계를 말하고 왕복 운동을 하는 왕복 기계에 대응하는 말입니다. 다시 말해, 동력에너지를 운동에너지로 변환하는 장치와 운동에너지를 활용하는 장치



회전기계의 분류

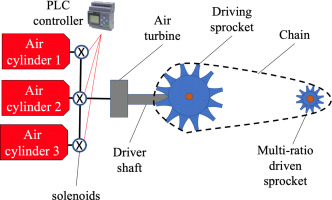

Pump, Compressor 의 구동체와 피구동체

1) Driven 회전기계 (피구동체)

공정의 운전에 적합한 조건을 만들기 위해 운동에너지를 활용한 장치입니다.
Pump, Compressor, Mixer, Cooler Fan, Blower 등이 있습니다.



2) Driver 회전기계 (구동체)
동력에너지를 운동에너지로 전환하는 장치입니다.
Motor, Turbine, Engine, Gearbox 등이 있습니다.



회전기계의 주요 구성품 이해

1. Shaft
구동체에서 생기는 동력을 피구동체로 전달하는 막대 모양의 기계부품.
그 종류는 차축, 전동축, 크랭크축, 아버, 가요성축, 저널이 있습니다.

축의 종류와 그에 대한 설명



2. Bearing
Shaft를 일정한 위치에 고정시키고 Shaft의 하중을 지지하면서 Shaft를 회전시키는 기계부품.

베어링과 접촉하고 있는 Shaft 부분을 저널(Journal)이라고 하며 그 접촉 상태에 따라 미끄럼베어링과 구름 베어링의 종류로 구분합니다.

베어링의 종류와 그에 대한 설명



3. Impeller

Pump의 부속장치로 날개 바퀴와 같이 회전에 의해 유체에 유동 운동을 일으켜 압력을 가하여 이송을 가능하게 해주는 기계부품

Impeller



4. Shaft Sealing Device

Shaft를 통해 내/외부로 누설되거나 유입되는 것을 억제하고 방지하는 기계부품
그 종류로는 Mechanical Seal이 범용으로 쓰이며, Gland Packing, Oil Seal, Labyrinth Seal 이 있습니다.

Pump 의 Mechanical Seal

5. Coupling

Driver Shaft와 Driven Shaft를 이어주는 기계부품으로 두 개의 축을 직접 연결하기 때문에 회전 중에 힘의 전달을 임의로 절단하는 것을 불가능하다.
그 종류로는 Membrane Coupling, Rubber Coupling, Grid Coupling 등이 있습니다.

Pump 의 Coupling
